مینی چیلر6 تن

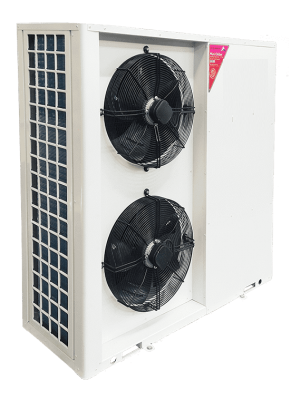

مینی چیلر یک دستگاه سرد کننده آب است که پس از سرد کردن، آب سرد را با پمپ جهت مصارف سرمایشی پمپاژ می کند. اگر این دستگاه به عنوان سیستم سرمایش ساختمان مورد استفاده قرار بگیرد، آب سرد با پمپ به فن کویل ها یا هواسازهای درون ساختمان پمپاژ می شود و در آنجا عمل سرمایش هوا را انجام می دهد و اگر این دستگاه به عنوان سیستم سرمایش صنعتی استفاده شود، آب سرد وارد یک مبدل حرارتی یا دستگاه صنعتی مورد نظر شده و دمای آن را کاهش می دهد. پرکاربردترین نوع این سیستم، مینی چیلر تراکمی هوا خنک است. منظور از هوا خنک این است که کندانسور دستگاه (که در شکل زیر با کادر زرد نشان داده شده) از لوله های مسی فین دار ساخته می شود که توسط فن خنک می شود و بر خلاف انواع دیگر آن، هیچ گونه مصرف آب ندارد. یعنی برای خنک کردن کندانسور به برج خنک کننده و متعلقات آن نیازی نیست.
محصولات مرتبط
به مانند تمامی چیلرهای تراکمی، اساس کار این چیلرهای کوچک، سیکل تبرید تراکمی بخار (کارنو) می باشد. به این ترتیب که بخار مبرد بوسیله کمپرسور متراکم شده و فشار و دمای آن افزایش می یابد. سپس گرمای مبرد از طریق کندانسور به هوای محیط دفع شده تا تبدیل به مایع شود. مایع خروجی از کندانسور، با عبور از شیر انبساط، افت فشار زیادی پیدا می کند. چنانکه مقداری از مایع مبرد تبخیر شده و باعث کاهش بیشتر دمای مبرد خواهد شد. این گونه مبرد سرد ورودی به اواپراتور، جریان آب عبوری از آن را خنک کرده و پس از تبخیر، مجدداً به کمپرسور باز می گردد.
در پروژه های تهویه مطبوع، معمولاً بکارگیری مینی چیلر برای ساختمان های مسکونی (بخصوص با تعداد واحدهای پایین) مرسوم می باشد. هرچند که در ساختمان های اداری و تجاری نیز در شرایطی امکان استفاده از این نوع چیلر وجود دارد. در کنار مینی چیلر از ترمینال یونیت هایی به نام فن کویل استفاده می شود که در فضاهای مختلفِ هر واحد از ساختمان تعبیه می گردند. آب سرد تولیدی مینی چیلر از درون لوله های فن کویل عبور کرده و هوای خنک مورد نیاز جهت سرمایش را تأمین می کند. سپس بعد از جذب گرمای هوا، آبِ گرم شده به آن بازگشته و مجدداً تا دمای استاندارد تهویه (7 درجه سانتی گراد) سرد می شود
