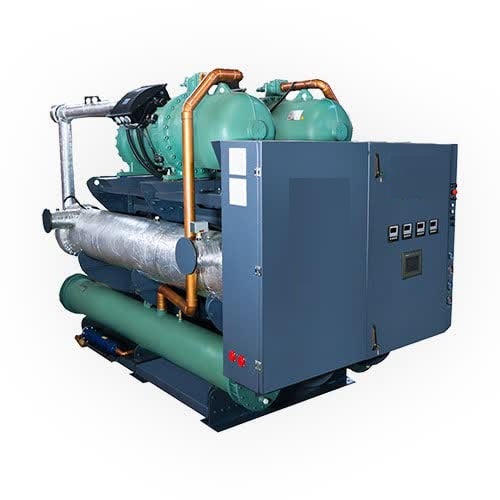

چیلر تراکمی آب خنک

چیلر تراکمی آب خنک در دو محدوده تبریدی تولید می شود که شامل موارد زیر می باشد:

• چیلر تراکمی آب خنک 20 الی 80 تن
• چیلر تراکمی آب خنک 100 الی 1000 تن

سیکل چیلر تراکمی آب خنک

در چیلر تراکمی آب خنک یا چیلر آبی فرآیند سرمایش در چهار مرحله انجام می شود مرحله اول که تراکم در آن به وسیله کمپرسور انجام می شود در مرحله دوم چگالش توسط کندانسور انجام شده و در مرحله سوم نیز توسط شیر انبساط اختناق صورت می پذیرد و در مرحله آخر تبخیر به وسیله اوپراتور انجام می شود.

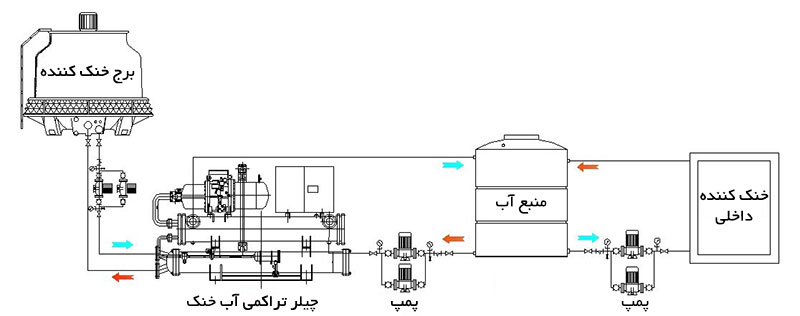

نحوه عملکرد چیلر تراکمی آب خنک به این صورت است که گاز مبرد توسط کمپرسور متراکم شده و وارد پوسته کندانسور می شود و در آنجا حرارت خود را از دست می دهد و به آب برج خنک کننده که درون کویل کندانسور قرار دارد منتقل می کند. به همین دلیل مبرد به مایع تبدیل شده و با عبور از شیر انبساط فشار خود را از دست می دهد و دمای سیال کاهش پیدا می کند. سپس وارد کویل اواپراتور می شود که در اثر کاهش دما مقداری از مبرد تبخیر شده و مخلوطی از گاز و مایع وارد اواپراتور می شود. پس از ورود مبرد به درون اواپراتور و از طرفی ورود آب سرد به اواپراتور تبادل حرارتی صورت می گیرد و دمای آب در اثر تبادل حرارتی پایین می آید و آب سرد از چیلر خارج می شود. آب سرد خارج شده از چیلر آبی وارد سیستم سرمایشی می شود و با عبور از روی کویل های مسی فن کویل یا هواساز عمل سرمایش انجام می شود و مبرد دوباره تبخیر شده وارد کمپرسور می شود و سیکل تبرید تکرار خواهد شد.
